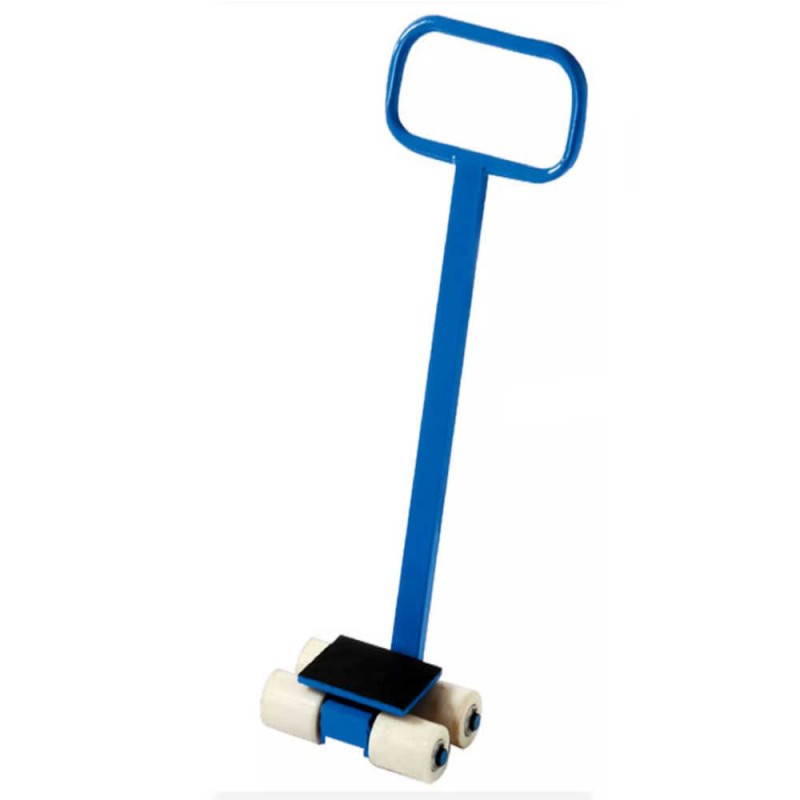

Guida sterzante con pattini a 4 rulli con portata t.4 con ruote in nylon con piastra girevole su cuscinetti e sfere completa di timone da mm.940 di lunghezza per la movimentazione industriale e per il trasporto facile e regolare di carichi pesanti su un pavimento piano e liscio (adatto su cemento e piastrelle, vietato su terreni senza rivestimenti come la terra battuta).
Pattini in acciaio per il trasporto sicuro e facile, su rulli per carichi pesanti, per guidare carichi voluminosi e pesanti senza rischi, come macchine utensili, presse, quadri elettrici, carpenterie, prefabbricati, stampi, mobili ed un vasto campo di altre applicazioni.
Carrellino professionale, carrello utile per lo spostamento di carichi pesanti rigidi di qualsiasi tipo in tutta sicurezza.
Il pavimento deve essere controllato per assicurarsi che abbia una capacità di carico sufficiente e, se necessario, utilizzare piastre di acciaio piatte per trasportare guida sterzante e carico.
La guida sterzante ed i pattini sono progettati per la movimentazione manuale dall'operatore a bassa velocità, di carichi pesanti e rigidi, su pavimentazioni che devono essere completamente piane, lisce e resistenti per lo spostamento.
La guida sterzante è un sistema modulare per guidare e spostare carichi ed i pattini del carrello hanno giradischi e possono essere uniti per aumentare la capacità ed hanno rulli in poliuretano (PU) con cuscinetti a sfera.
Il carico può essere tirato e guidato dal timone agganciato alla guida sterzante.
I pattini e le guide sterzanti sono componenti modulari e componibili in base alle esigenze. E' possibile combinare pattini e guide per muovere in sicurezza, stabilità, diversi carichi, a seconda della necessità di portata.

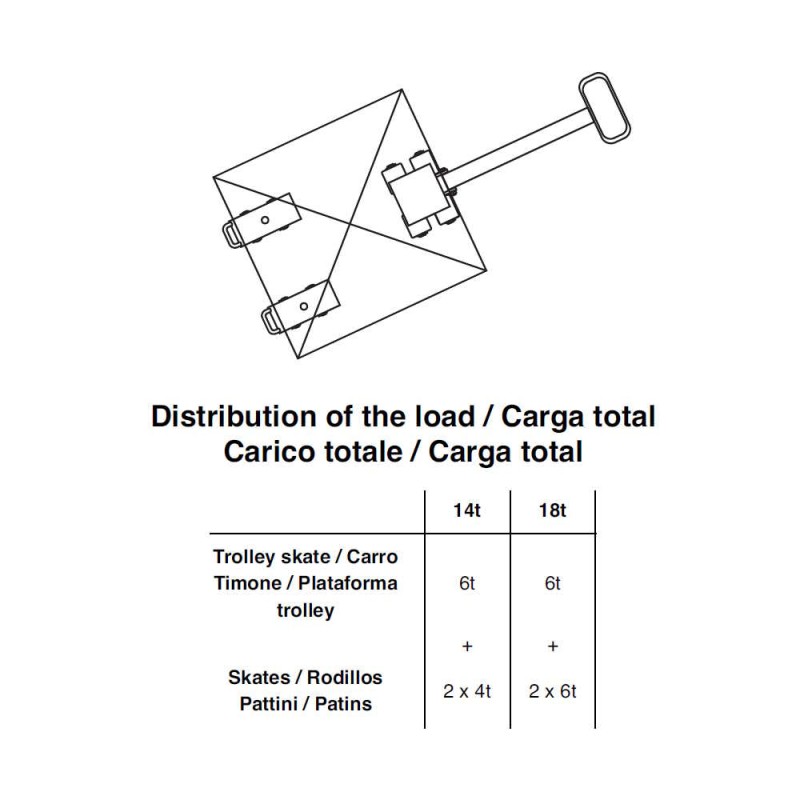

Altre combinazioni:
Portata Totale = Guida Sterzante + Pattini
8 t. = 4 t. + 2 x 2 t.
12 t. = 4 t. + 2 x 4 t.
Aggiungendo altri pattini, è possibile distribuire il carico sulle varie piattaforme e movimentare macchinari più pesanti e trasportarli.
Pattini per spostamenti e per movimentazione industriale, carrelli che permettono la movimentazione in ambienti dove non si possono utilizzare i normali mezzi di sollevamento e trasporto.
Al fine di garantire una perfetta stabilità del carico da manipolare e di facilitarne la guida, si raccomanda di utilizzare 2 pattini + 1 timone per la guida.
Procedura di posizionamento dei pattini e dei timoni:
Con l'aiuto di cricchi o di martinetti sollevare il carico da spostare ad un'altezza
sufficiente per poter posizionare i pattini ed il timone.
Inserire degli spessori sotto il carico in modo da prevenire eventuali cadute dello stesso durante il posizionamento dei pattini o del timone.
Posizionare pattini e timone in modo che il carico sia ripartito uniformemente sugli
stessi e possa essere spostato in piena stabilità. (Si consiglia l’utilizzo di una barra di collegamento tra i pattini in modo da garantire al meglio l’orientamento degli stessi durante lo spostamento).
Togliere gli spessori e fare appoggiare il carico sui pattini ed il timone. Accertarsi prima di qualsiasi spostamento che il carico sia ben stabile.
Lo spostamento e la guida del carico si effettuano per mezzo del manubrio del timone.
Al termine dello spostamento, dopo aver sollevato il carico con l’aiuto di cricchi o
martinetti ed aver inserito degli spessori, i pattini ed il timone potranno essere ritirati.
Messa fuori esercizio e stoccaggio:
In caso di non utilizzo si raccomanda di stoccare pattini e timoni nel loro imballaggio d’origine. In ogni caso è consigliabile stoccarli rovesciati, posizionati sul rivestimento in gomma. Dovranno essere stoccati “fuori carico”. Si raccomanda di utilizzare l’apposita maniglia di trasporto per manipolarli durante le operazioni di stoccaggio o di movimentazione.

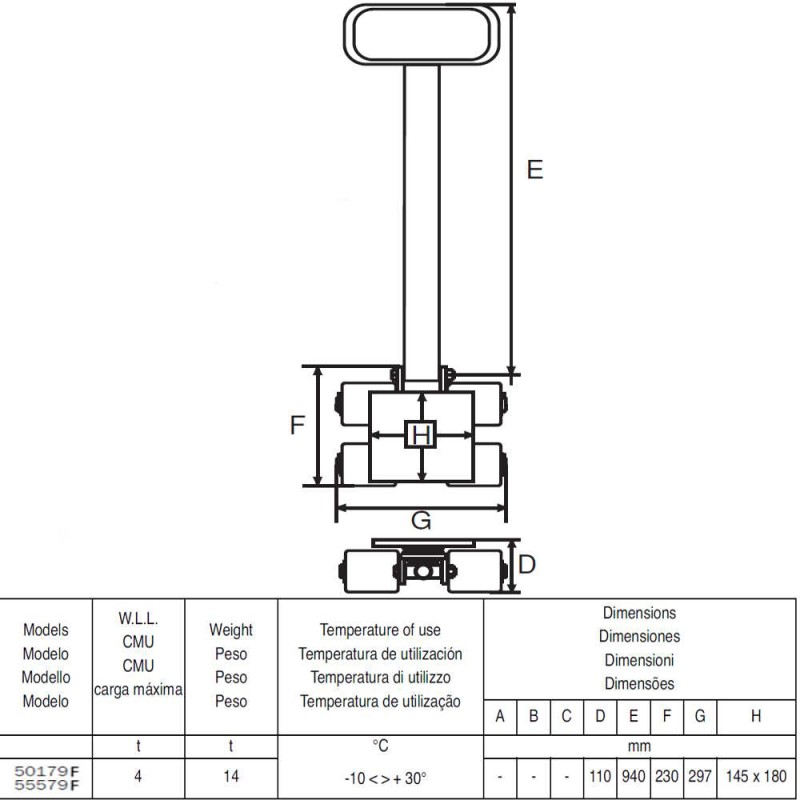

Mod. 050179F
Portata t. 4
Altezza da terra mm. 110
Dimensione esterne mm. 230x297
Dimensioni dell'appoggio mm. 145x180
Altezza da terra manico mm. 940
Peso Kg.: 14
Certificazione CE
